Sexta-feira pela manhã, estava bem friozinho, marcava 2 graus celsius quando sai de casa às 7:35 para caminhar com meu filho até a escola.
Nossa caminhada foi agradável, fria, mas sem vento. O céu estava colorido e ainda nada do Sol. Na rua da escola ele continuou sozinho e eu me virei em direção à universidade onde ocorrem algumas das aulas do mestrado.

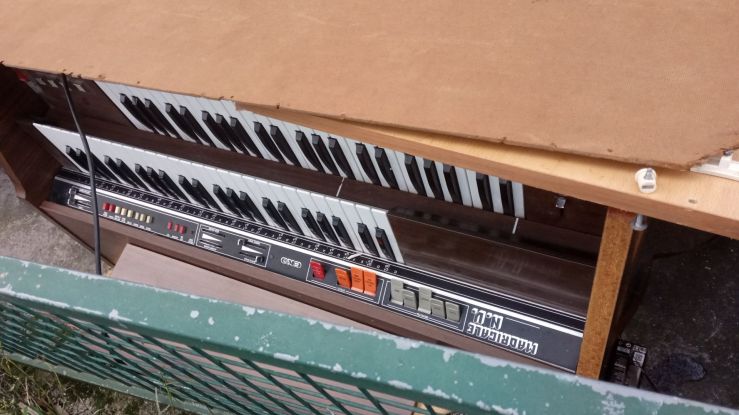

Tinha previsto desviar pelo shopping, para usar um caixa eletrônico que aceita depósitos que há ali. Já estava a 100 metros da porta do shopping quando passava numa esquina onde, em geral, deixam objetos diversos para irem para o lixo. Sob algumas placas de fórmica vi uns pedais. Quem deixou esse item ali, teve o cuidado de deitá-lo sobre um pano e protege-lo com essas placas.
Olhei pelo outro lado. Afastei as placas. Ah! Dois teclados, botões e faders. Uau!
Não, definitivamente não caberia na minha mochila. E eu estava a pé. Abri o WhatsApp e olhei aquela tela buscando uma solução. Entrei no grupo da turma de mestrado, disparei uma foto, pedi ajuda. Depois no grupo da orquestra, fiz o mesmo.

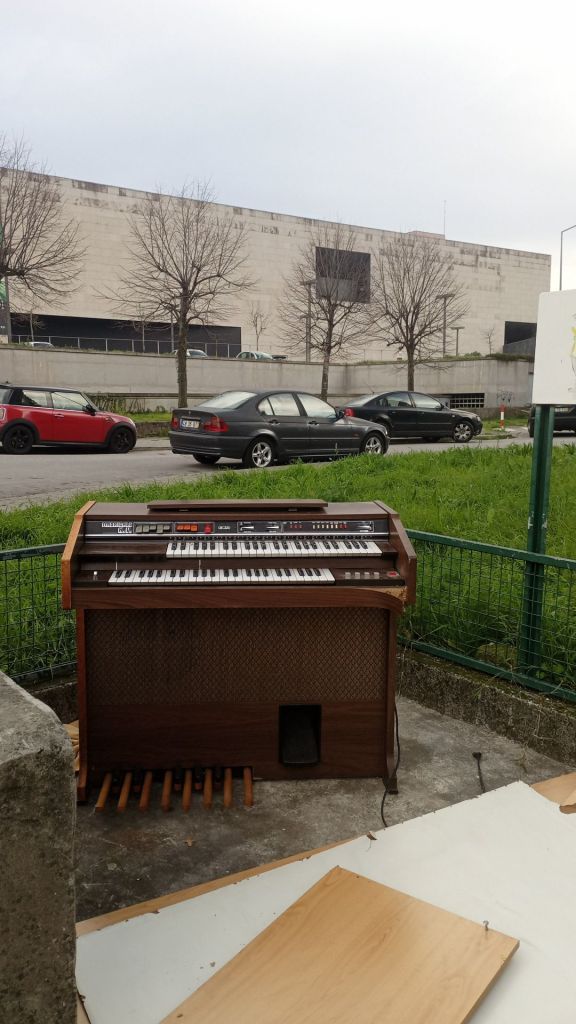

Um colega falou que chegava em 5 minutos. Chegou, mas o carro era muito pequeno. Pusemos o órgão de pé e estudamos melhor a situação. Uma outra colega avisou que faltava 10 minutos. Mandei um áudio, falei que ela tivesse calma, que eu estaria ali “de guarda” até ela chegar.

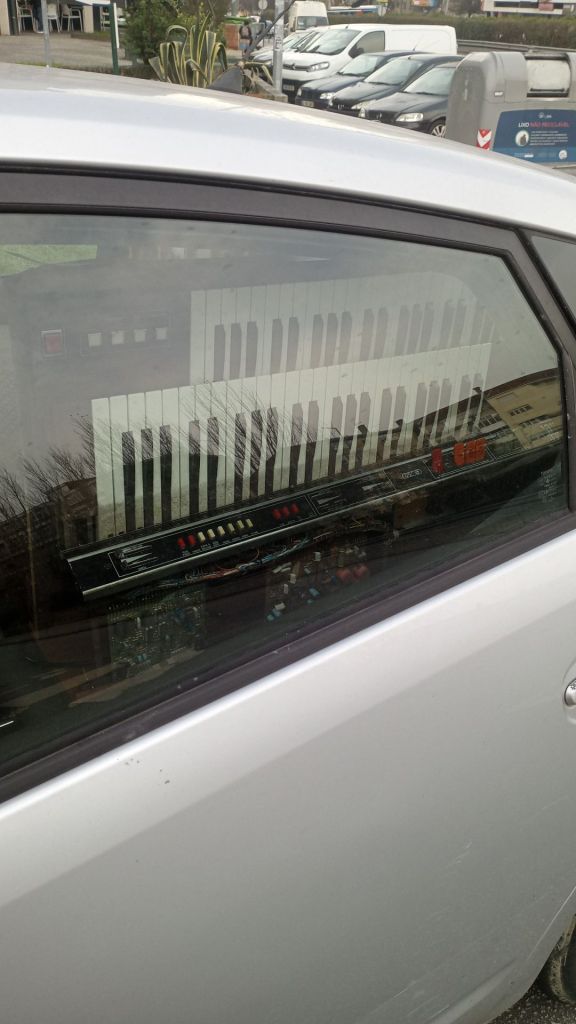

Diana Gil, a salvadora! Na minha cabeça pensamentos diversos enquanto encontrávamos maneiras de colocar o órgão no carro. Pensei até em como contornaria o nome do blog. Em algum momento ficaria óbvio que o som agora é meu vício, minha obsessão, e que a fotografia anda meio esquecida…
Identifiquei o órgão, é da marca italiana Eko, modelo Madrigale N.V., achei uns parecidos à venda em classificados na Alemanha (basta procurar “eko madrigale orgel”). Criei um post no Reddit para pedir ajuda nas reformas nesse orgão, vamos ver o que me dizem. Coloquei lá o seguinte:
“Na última sexta-feira, encontrei este cara na rua, consegui ajuda de alguns amigos e o levei para a minha garagem. Ontem, usei um aspirador de pó e um pincel para limpar as placas e dei uma olhada no interior.
Por dentro estava em ótimo estado após a limpeza. A estrutura é toda feita de aglomerado, e usei alguns parafusos e cola branca para remontá-la enquanto decido o que fazer com ele. Só de manusear, outras partes do revestimento plástico do aglomerado caíram.
Ele liga!
O teclado superior toca bem, bem alto, e não há controle de volume para ele em lugar nenhum.
O teclado inferior toca muito baixo, o fader de volume está ruim, o pedal direito aumenta o volume um pouco, mas ainda é fraco. Quatro botões no lado direito mudam o som, ótimo!
O fader de afinação no lado esquerdo está OK.
Todos os outros faders no painel superior estão ruins, todos medem 500k, mas estão instáveis ou não respondem.
As abas do órgão à esquerda perderam a capacidade de ficar levantadas, mas já consertei uma reforçando sua mola de plástico com uma mola de metal e um pouco de cola. Isso foi fácil e não alterou a aparência.
Assumindo que os pedais da esquerda sejam pedais de baixo, eles não fazem som em nenhuma configuração, mas o fader de volume do baixo está morto, então preciso consertar isso antes de qualquer outra coisa.
Na parte traseira, há entradas e saídas, além de um conector misterioso embaixo das teclas.
Removi o teclado superior e a tampa traseira para ter acesso às placas e fios e ficar de olho neles enquanto conectados à energia. Sem ruídos, sem fumaça, sem calor excessivo em lugar algum.
A única informação que encontrei online sobre este modelo foram alguns anúncios em classificados alemães. Um deles tem um similar, em melhor estado, sendo vendido por 29 euros. Então, não é coincidência que este tenha sido deixado na rua. Embora eu não queira gastar dinheiro para colocá-lo funcionando (ainda), tenho muitas peças reaproveitadas ao longo de anos de “mergulhos no lixo” e curiosidade suficiente para querer vê-lo funcionando novamente.
Aqui estão meus planos até agora, e eu apreciaria qualquer sugestão:
- Pegar uma placa de circuito universal (stripboard), colocar 6 potenciômetros de 500k que já tenho e conectores de cabo Dupont.
- Ligar os cabos Dupont nos fios que vão para os 6 faders do painel frontal e conectá-los à stripboard.
- Deixar a stripboard dentro da tampa superior e testá-la com a tampa superior aberta.
Encontrar a placa do amplificador (seguindo os fios do grande alto-falante abaixo do teclado) e identificar seu sinal de entrada. Adicionar outro potenciômetro de 500k lá como atenuador, para poder tocar na garagem sem reclamações.- Consertar as abas do órgão com molas de metal e cola.
- Depois, verificar outros botões e interruptores.
- Seguir os fios do conector misterioso embaixo das teclas.”
O post no Reddit logo deu resultados, um dos primeiros comentários me perguntava se o pedal da direita não controlava o volume geral do órgão. E isso é algo que eu não tinha percebido! E que aparentemente é comum a todos os órgãos, o pedal da direita é o volume geral. E os pedais da esquerda, que são 13, são notas do baixo.
O organista toca as notas da melodia com a mão direita no teclado manual superior, as notas do acompanhamento/orquestra com a mão esquerda no teclado manual inferior e as notas do ritmo/baixo com o pé esquerdo nos pedais do baixo. O pé direito cuida do volume de tudo isso para harmonizar com um cantor ou coral.
Outra idéia que surgiu nesse processo foi usar um spray de limpeza de contatos nos faders e ver se por acaso isso dá resultados. Poderia poupar instalar potenciômetros e tals.
Dai a cabeça começou a viajar por ai, não vou me transformar num organista. Mesmo. Já imagino esse órgão a se tornar um instrumento experimental. Algo que eu poderia modificar ao longo do tempo. Pensei em colocar uma placa de acrílico transparente no topo de órgão. Um lugar para instalar os potenciômetros, o controle de volume e 13 botões de fliperama para substituir os 13 pedais do baixo. Posso pensar em adicionar um filtro ao órgão, com cutoff e resonância, desses baseados no filtro do MS-20. Isso possibilitaria variações interessantes do som. E até um sequenciador para disparar notas do baixo.
Dai removo as laterais que são super pesadas, faço laterais pequenas de algo bem mais leve, reforço a estrutura superior com uns perfis de alumínio que eu tenho aqui, separo o alto-falante do órgão, torno tudo mais portátil e fácil de guardar/esconder na garagem.
Quem sabe até o topo e a traseira de acrílico, uns leds RGB, um órgão gamer!
