I connected a second #battery to my #solar node (one in the #RAK, one in the #MPPT board). I thought the second RAK would drain first, but that's completely backwards!
From the RAK's perspective, it's always going to draw from the solar side, so it'll never use its own battery until the other one ia dead and it's dark out.
The other interesting fact is the RAK battery went from almost no charge to 70% in a single day. Why? It's draining the other battery.
The Optimizer Advantage?
This is not how I’d expect an optimizer system to work, at least based on how it’s advertised.
I take a look at the Victron SmartSolar MPPT charge controller and make some comparisons to the Renogy Rover. Spoiler alert: Victron nails it.
https://w6hs.net/review-victron-energy-smartsolar-50-amp-mppt-solar-charge-controller/
#SolarCharging #Victron #SolarPower #OffGrid #LiFePO4 #Renogy #MPPT

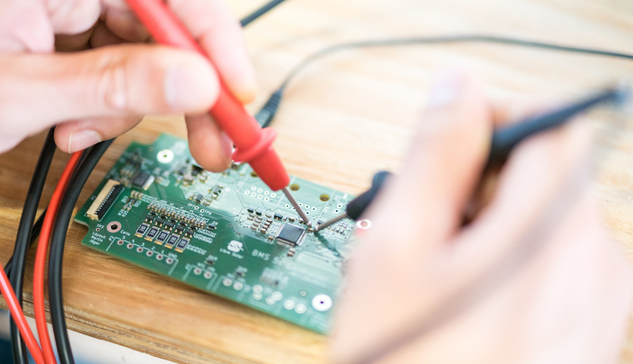

The #LibreSolar Project - Building blocks for #OpenSource #DC #energy systems:
-flexible #MPPT/#PWM #solar #charge controllers
-Li-ion #battery management systems (#BMS)
https://libre.solar/
#DIYtech #instruments #OpenHardware #power #home #sustainability #maker #DIY
Nach drei Tagen ist das Freifeld mit 8 Solar-Panelen angebunden.
Durch das lange Wochenende war die Gelegenheit günstig: Ich habe den viel zu engen, viel zu schwer zu wartenden Serverschrank geteilt: Schrank 1 enthält nun nur noch das Balkonkraftwerk (Wechselrichter), den MPPT für die 16 Panel, den Batterie-Ausschalter, ein Netzteil für 12 Volt-Geräte (da hängt aktuell nur die Lüftersteuerung für den WR des BKW dran), ein Phoenix-Wechselrichter (Notstrom), ein paar Sicherungen und der Cerbo GX für die Steuerung von Batterie, MPPT und Phoenix.
Die Orions und der Wechselrichter sind in den Schrank 2 ausgelagert worden.
Die Orions werden nun direkt über ein ZigBee-4-fach-Ralais verbrauchs- und Batterie-abhängig geschaltet. Die Lüfter sorgen dafür, dass die Orions im Schnitt 5° C kühler sind, also 55 statt 60° C die großen und ca. 45 statt 50° C bei den beiden kleinen.
Was noch fehlt: der Lüfter, der die schnell auf über 40°C ansteigende Umgebungstemperatur der Orions regelt, in dem er die warme Luft nach draussen pustet. Vermutlich wird ein Lüfter nicht reichen. Außerdem müssen die Lüfter auf dem Wechselrichter noch eine Temperatur-Regelung bekommen.
Aktuell ziehen diese Zusatzplatinen (und die beiden dafür notwendigen Netzteile) ungefähr 9 Watt.
Die Steuerung in FHEM ist durch den Einsatz des ZigBee-Relais einfacher geworden. Die Relaises im Cerbo konnte ich nur über den Umweg FHEM-NodeRed-FHEM steuern. Das ist entfallen.
Zum ersten Mal hätte ich gernen einen 3D-Drucker um ein kleines Gehäuse für das Relais basteln zu können. Eine nackte Platine ist irgendwie blöd. Egal.
Im Schrank ist jedenfalls noch Platz, falls ich auf die Idee komme, den 2000-W-Hoymiles-Wechselrichter auszureizen. Allerdings würde meine Rebellenanlage dann wirklich in den Untergrund rutschen. Aktuell halte ich mich zumindest an die Regel, nicht mehr als 800 W ins Hauseinspeisen. Die Orions schalten sich ja nur zu, wenn die Sonne über das Balkonkraftwerk zu wenig Strom liefert. Und alle 4 Orions können in der Summe ebenfalls nur 800 W.
Ziel ist es, mit der Erweiterung übers Jahr gerechnet an 210 Tagen 12 kWh-Energie nicht bezahlen zu müssen und damit unter einem Jahresverbrauch von 6000 kWh zu liegen, was einer Ersparnis von 850 Euro entspricht. Die Amortisationsdauer liegt dabei bei ca. 8 Jahren, eines ist davon allerdings schon um :-). Allerdings war das noch ohne das Freifeld kalkuliert. Hier hatte ich grob mit 11 kWh pro 210 Tagen gerechnet. Knapp 12 sind es geworden.
Alles in allem habe ich nunmehr 7380 kWP installierte Panel und 7 kWh Akku. Die Akkus sind 2 Pylontech Akkus mit je 3,5 kWh. Und nebenbei läuft unser Fernseher, der an einer Ecoflow River 2 Max hängt, seit einem Jahr CO2-neutral (auch hier gesteuert von FHEM).
#fhem #photovoltaik #solar #balkonkraftwerk #bkw #rebellenanlage #victron #pylontech #orion #phoenix #ecoflow #mppt #freifeld
Das lange Wochenende ist da und damit der Moment, wo ich die unlängst installierten Freifeld-Panel in unsere Rebellenanlage integrieren will.
Ich hab einen Plan!
1. Alles aus
1.1. FHEM
1.2. Batterie-Hauptschalter
1.3. MPPT
1.4. Die zweiSteckdosen an denen die beiden WR hängen
2. Alten Schrank leerräumen
2.1. 4xOrions
2.2. Thermostat-Platinen
2.3. ZigBee-4fach-Relaise-Platine
2.4. Hoymiles 4Kanal-WR
3. Balkonkraftwerk installieren
3.1. WR höhersetzen
3.2. Thermostat-Platine installieren
3.3. 12V Netzteil installieren
3.4. MPPT höhersetzen
4. Kabelreduktion der Fassaden-Panel
Die 8 Panel (je 31,5V, 13 A) sollen zu viert in Reihe (126 V, 13 A) und dann die 2 Reihen parallel geschaltert werden (126V, 26 A)
Dann kommt ein Kabel (+/-) an den einen von zwei MC4 Eingängen. Diese Art der Verschaltung ist die, mit der man den 150/60 optimal einspannt. Ein MC4 Eingang verkraftet einen Strom von 30 A.
5. Freifeld verkabeln
Die Panel werden wie unter Punkt 4 miteinander verkabelt.
6. Orions verkabeln
Der Hoymiles hat 4 Eingänge, vor jeden EIngang kommt ein Orion.
ich kann dann in 8 Stufen von 120 W bis 800 Watt von der Batterie/MPPT über den Hoymiles ins Hausnetz einspeisen. Die Orions und der Hoymiles kommen in einen eigenen Schrank
7. Thermostat-Steuerung installieren
7.1. Die Orions (2x 120 W, 2x 280 W) erhalten je einen Kühlkörper mit Lüfter.
7.2. Dazu muss ein weiteres Netzteil an die Verteilung angeschlossen werden (um die Kabelwege kurz zu halten)
7.3. ein 4fach-Zigbee-Relais wird installiert. Damit können dann programmgesteuert, je nach Leistungsbedarf, die Orions ein oder ausgeschaltet werden.
8. Die Programmsteuerung in FHEM muss geprüft werden
8.1. Orionsteuerung
8.2. Steuerung des MPPT
8.4. Steuerung des Phoenix (Stromausfallsicherung->Notstrom)
Bis Einschliesslich Punkt 3 ist abgearbeitet. Der alte Solarschrank ist aufgeräumt, das Balkonkraftwerk läuft wieder.
Bis Samstagabend soll alles wieder laufen oder Philippinenhof in einer gigantischen Solarexplosion in die Luft geflogen sein.
#solar #rebellenanlage #bkw #orions #victron #fhem #mppt #solarpanel #photovoltaik #zigbee

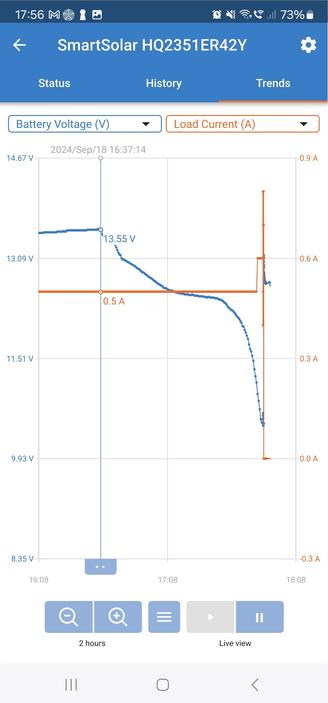

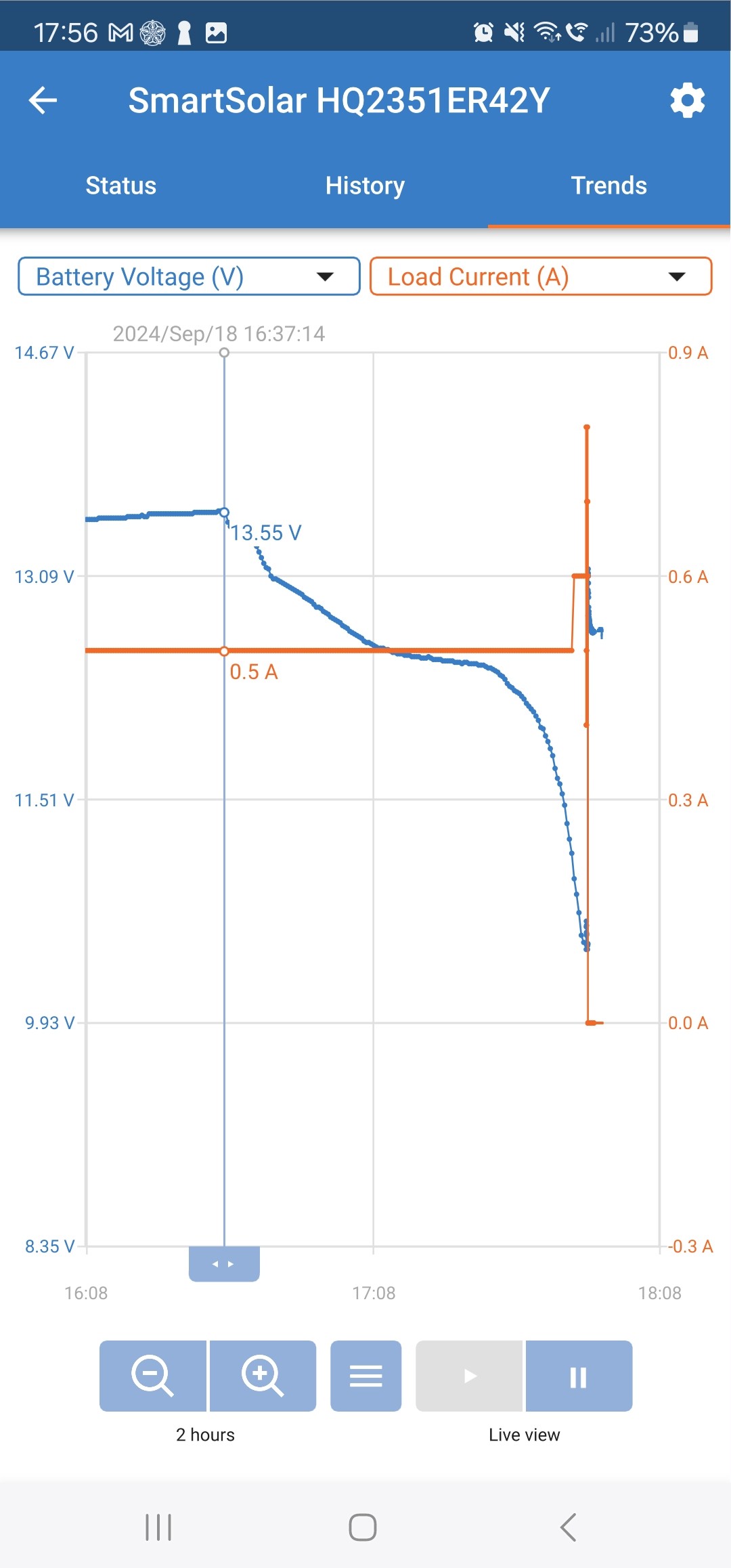

Alright, I don't understand what's going on here at all...? 🤨

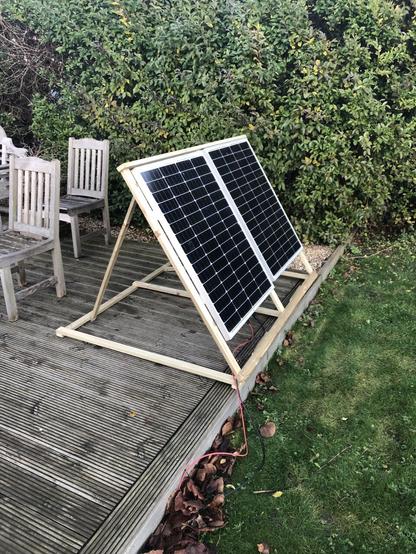

So, I've had the 100w panel hooked up all day. It's been hot and sunny all day, clear skies, the solar has been in direct sunlight for most of the day, but the charger has been restricting it to 10w and floating the battery most of this time. It's an MPPT so this suggests the battery is full, right?
So why would I still be getting a rapid voltage drop when the sun disappears, until the load turns off?
DRAFT

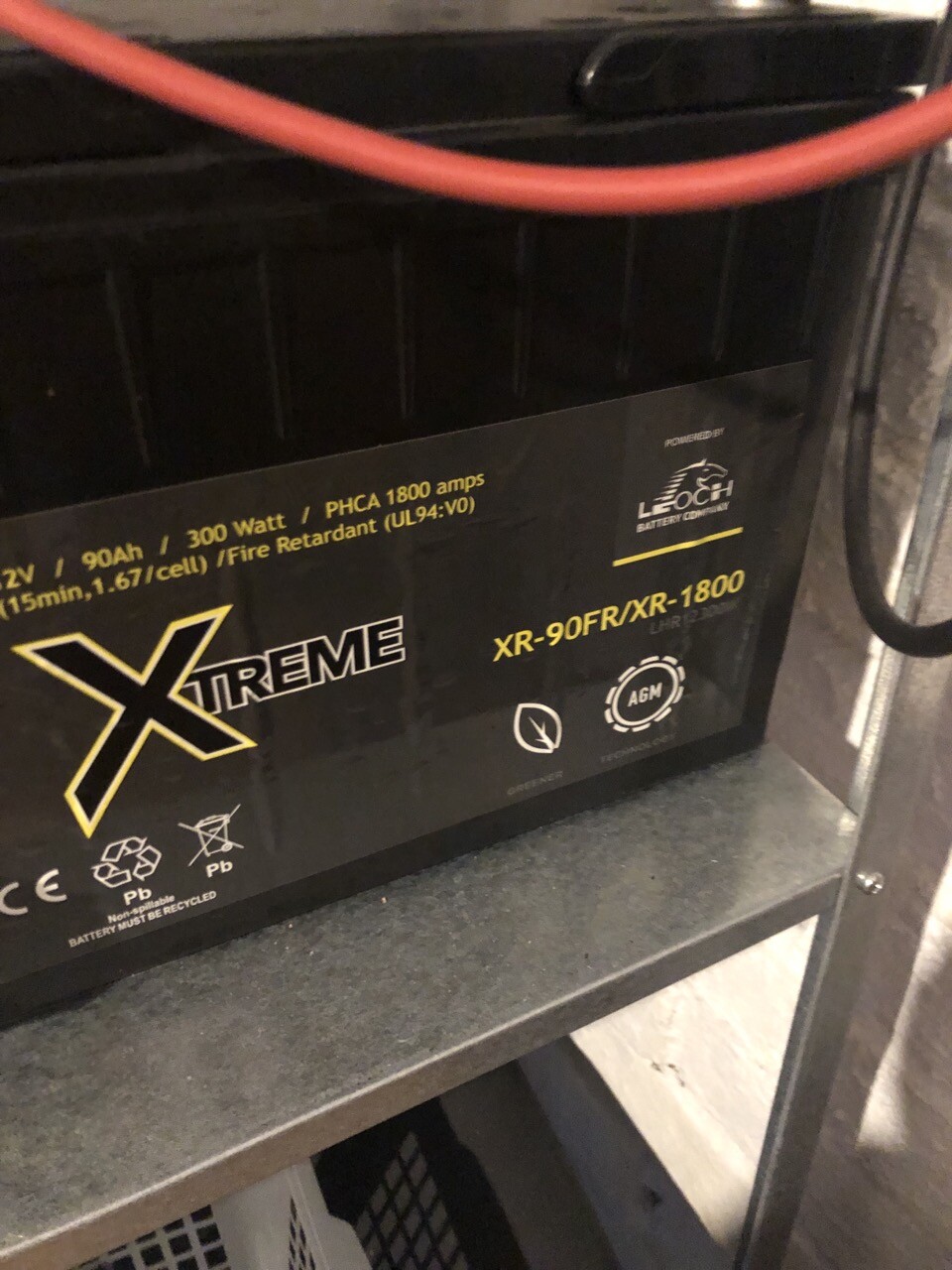

#Renogy is not the best but OK they are a #dotcons so have lots of coupons and discounts https://renogycanada.refr.cc/default/u/hamish think this is 10% off, there should be more, it’s a one shop.
Could try a more “native” path of https://www.bimblesolar.com/ but not as simple, though good if doing the solar panels as well.
The batteries are simple: https://uk.renogy.com/core-12v-24v-48v-200ah-deep-cycle-lithium-iron-phosphate-battery This could be done in a quick simple solar only way, maybe using the current #MPPT charge controller if it can be set for #LiFePO4 or if the charge controller needs replacing we could try for a much more complex dual engine and solar path: https://uk.renogy.com/dcc50s-12v-50a-dc-dc-on-board-battery-charger-with-mppt-new-version I did try and implement this more complex path 2 years ago, and it did not work, but with 2 years of upgrades it likely works OK now.
Then is a simply wiring and testing process, a bit of time, am happy to assist for mate’s rates as it’s a good thing to document for #DIY offgrid culture.
UPDATE:
#Bimble has come out with much cheaper batteries https://www.bimblesolar.com/batteries/12vbatts/Epever-12Vlifepo4-200Ah but no alternator engine charging path, so only the simple solar only path.
UPDATE:
The price of LiFePO4 has dropped so much that now it makes no sense to go for older technology need a new battery for my tender electric outboard, might try one of these https://aolithium.com/?ref=lifeboat anyone any experiences with the brand?
https://hamishcampbell.com/a-case-study-of-upgrading-a-boat-battery-system/
In Vorbereitung auf die Dunkle Jahreszeit wollen wir unsere Panelzahl aufrüsten.
Aktuell haben wir 8x410 Wp, künftig werden wir 2x8x410 Wp haben.
Die Panel laden primär 2x3,5 kW Akku. in der hellen Jahreszeit klappt das ziemlich gut. Aber die Tage werden kürzer. Schon jetzt merkt man, dass die Spitzenleistungen aus Mai/Juni schon längst nicht mehr erreicht werden.
Zum Glück haben wir unsere technischen Komponenten mit Ausbaureserve angeschafft.
Unser MPPT kann 150 V und 60 A, formal 2x30 A (30 A pro Eingang.) Das bedeutet, an jeden Eingang kommen 8 Panel, davon sind 4 in Reihe geschaltet und 2x4 parallel. Die bisher verwendeten Kabel packen die Ströme ebenfalls.
Somit kommen wir auf 126 V und 23 A.
Die Batterie darf mit 38 A geladen werden.
Am Ausgang des System ändert sich nichts. Ich hatte kurz darüber nachgedacht, eine weitere 3,5 kW Batterie anzuschaffen, den Gedanken habe ich allerdings verworfen. Ich hätte dann 10,5 kW Batterie, die bekomme ich allerdings im Sommer über Nacht vermutlich nicht leer und im Winter nur alle 3 bis 5 Tage voll.
Die Panell kommen direkt auf unsere ungenutzte Wiese: 2 Reihen mit 3 Paneln und eine dritte Reihe mit nur 2 Paneln. Pro Panel vier Sockel, jeder Sockel mit 24cm x 24cm x 35cm Größe. Der Sockel wird ungefähr 10-15 cm eingelassen (und kuckt dann knapp 25 cm raus) und das Ständerwerk darauf verschraubt. Wind kommt auf unserem geschützten Grundstück selbst bei größerem Sturm kaum auf. Damit sollten die Panel recht stabil stehen.
Ich lege das brandenburgische Baurecht möglicherweise etwas kreativ aus, danach muss nämlich nur eine Baugenehmigung eingeholt werden, wenn die Anlage mehr als 9 m lang UND mehr als 3 m hoch ist. Ob ich damit richtig liege, ist mir egal, deshalb ist es ja eine Rebellen-Anlage.

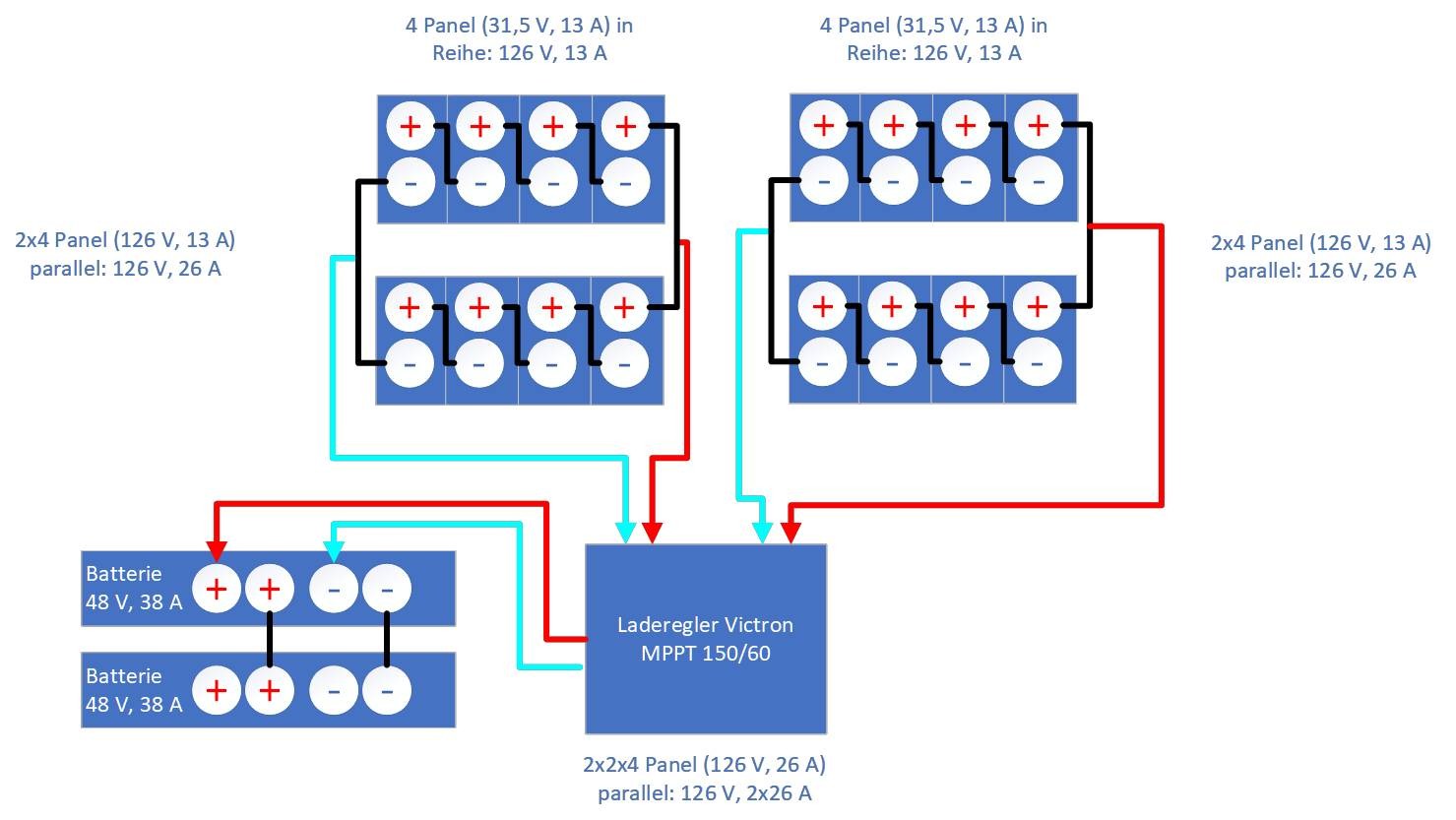

Das Bild unten skizziert meinen Schaltplan (ohne Sicherungen, Verteiler etc.)
Nun warte ich auf die Panel. Hoffentlich kommen die noch in Robins Ferien, denn beim Buddeln und Ausrichten soll/muss/kann/darf er mir helfen.
An meinem Solarschrank werden ich Umbauarbeiten vornehmen, das bisherige Kreuz-und-Quer der Kabel geht mir gegen den Strich :-)
#solar #panel #mppt #victron #photovoltaik #rebellen #freifeld #batterie
Ich möchte einmal ein Zwischenfazit über unsere Rebellen-Solar-Anlage ziehen.
Zur Erinnerung, wir haben ein Balkonkraftwerk, das maximal 800 Watt Leistung abgeben kann. Diese 800 Watt gibt es aber, beim Winkel unserer Anlage, maximal Ende Juni, Anfang Juli. Aktuell kommen wir kaum noch über 600 Watt. Die Anlage ist abgeregelt, d.h. sie läuft in Abhängigkeit vom Verbrauch. Da Ferien sind, läuft hier ein Gaming-PC, eine Abregelung findet also kaum statt. Ohne Gaming-PC haben wir hier einen Grundbedarf von ca. 250 W. Sprich, dieser Wert wird quasi nie unterboten.
Neben diesem Balkonkraftwerk haben wir noch weitere 8 Panel, die einen Akku speisen. Ist der Verbrauch im Haus höher als das Balkonkraftwerk liefert, können bis zu 800 Watt zusätzlich ins Haus eingespeist werden. Um halbwegs rechtskonform zu sein, werden niemals mehr als 800 Watt insgesamt bereitgestellt. Die 10 Panel waren schon installiert, bevor die Modulleistung nicht mehr 2000 W übersteigen durften.
Was kommt aus der Gesamtanlage heraus?
Mit dem Balkonkraftwerk können wir jetzt in der hellen Jahreszeit maximal 4 kWh Energie einsammeln. Die Batterie speichert 7 kWh. Natürlich können die Panel, die die Batterie speisen, auch direkt ins Hausnetz einspeisen (steuerungstechnisch aber wie angesprochen insgesamt nur 800 W insgesamt). Aktuell sammeln wir so um 12 kWh pro Tag ein.
Unser Mehrbedarf liegt bei ungefähr 10 kWh pro Tag. Durch unsere Anlage reduziert sich der Energiebezug aktuell also auf die Hälfte unseres gesamten Stromhungers.
Anders ausgedrückt, statt 24kWh pro Tag müssen wir nur knapp 12 kWh pro Tag bezahlen.
Nun wird es spannend zu sehen, ob diese Rechnung ungefähr 210 Tage im Jahr funktioniert, bzw. ob wir 12 kWh pro Tag x 210 Tage pro Jahr einsparen. bei unserem aktuellen Strompreis rechnen sich alle Investitionskosten (also *WIRKLICH* alle, Kabel, Stecker, Sicherungen etc.) nach ca. 6 Jahren.
Was bleibt festzustellen:
1. 7 kWh-Batterie sind im Sommer ok, von 24 h hilft sie ungefähr 19 h, dass der Energiebezug nicht ins uferlose abgleitet.
2. 8 Panel laden im Sommer diese 8 kWh relativ sicher auf.
4. Es gibt noch eine Energielücke von grob 4 kWh, die ein Akku noch zusätzlich liefern müsste. Dann sind aber mindestens 6 weitere Panel erforderlich.
5. Im Winter werde ich definitiv zu wenige Panel haben. Das ist aber besser, als wenn ich im Sommer den Akku über 24 h nicht wenigstens einmal geladen UND entladen bekomme.
6. Aktuell ist die Akku-Technik mit ca. 30% an den Gesamtkosten beteiligt. Ein weiterer Akku würde den Kostenanteil auf ca. 50% heben (da sind 6 Panel und die notwendige Verkabelung schon berücksichtigt). Die vorhandene Technik, MPPT, DC-DC-Konverter, Wechselrichter, verkraften grob 8 weitere Panel: insgesamt 2x(2x(4in Reihe)parallel)parallel). Was 126 V bei 2x26 A bedeutet. Oder maximal 6560 W. (+ 800 W Balkonkraftwerk).
#solar #photovoltaik #technik #panel #mppt #wechselrichter #victron #orion #pylontech #fhem
Anyone doing #Electronics can recommend a solar #charger chip for 1W ~ 2W #SolarPanel (with Voc < 4.2V) that supports #MPPT? I have a design using #SPV1040, but with the smaller panels (1.36W) it is giving me about 52% of the nominal maximum power of the panel. With bigger panels (2.5W) it works as expected though 🤷♂️

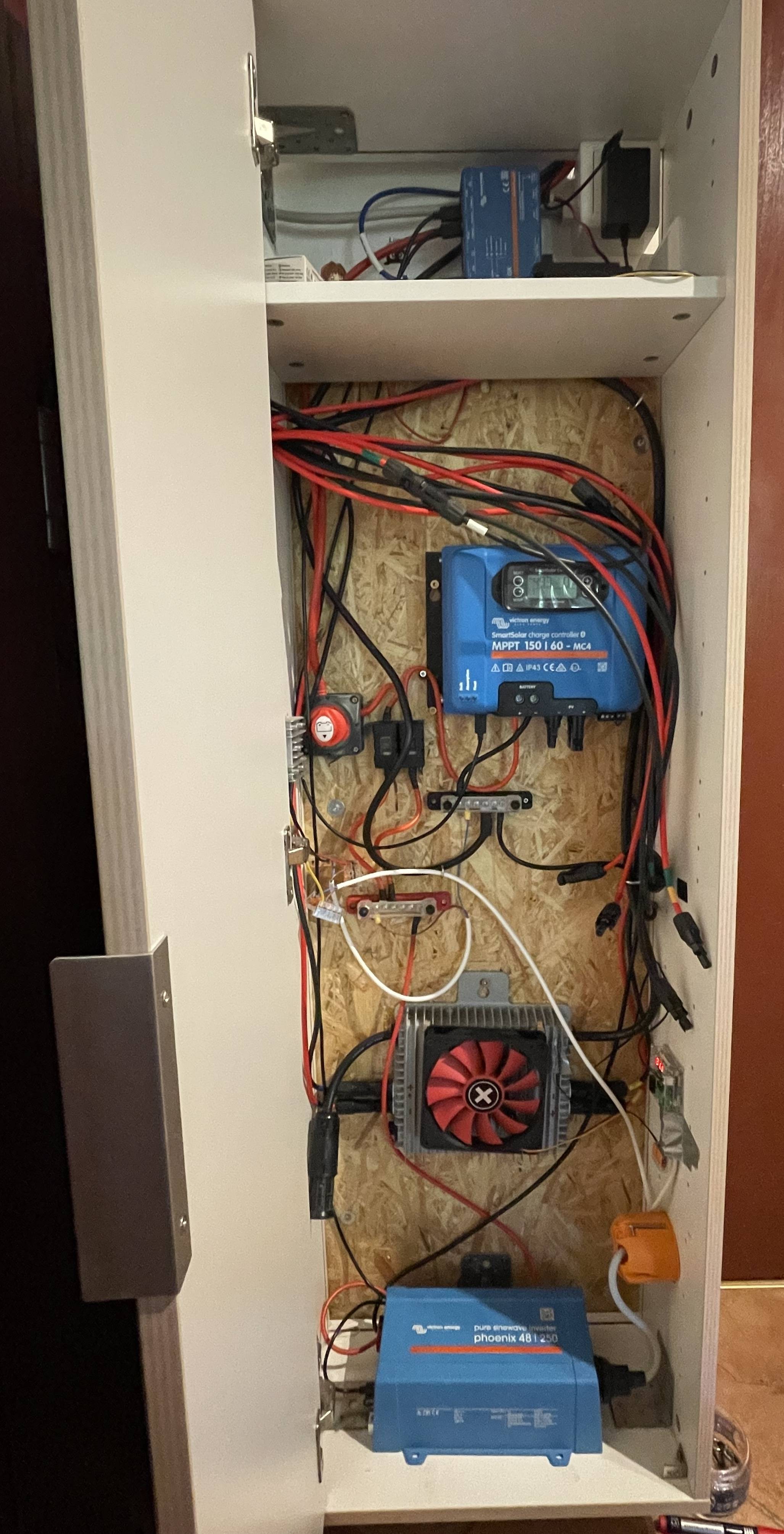

Vor ein paar Tagen kam mein Umtausch-Orion (von 380 W auf 280 W) an. Es war also Zeit, den Solarschrank ein wenig umzubauen. Und da ich gemerkt hatte, wie heiss die Wechselrichter werden können, habe ich dem einen auch noch einen großen 140 mm Lüfter spendiert.
Nun werkeln in meinem Schrank:
- 2 Wechselrichter, ein 2000er, an dem aktuell allerdings nur max. 800 W hängen und ein 800er der aus der Batterie gespeist wird
- ein CerboGX, der den Überblick über den MPPT, die Batterie und den Notfall-Phönix hat
- ein 150/60 MPPT
- 2 Orions mit je ca. 120 W
- 2 Orions mit je ca. 280 W
- 1 Konverter von 48 V auf 12 V für die Lüfter und die ganzen Zusatzplatinen
- 2 Lüfter mit 60 mm
- 2 Lüfter mit 90 mm
- 1 Lüfter mit 140 mm
- 5 Platinen zum temperaturgeregelten Steuern der Lüfter
- ein 4-Kanal-zigbee-Relais zum programmgesteuerten Ein- und Ausschalten der Orions
- ein 250 W Phönix als Notstromaggregat bei Netz-Stromausfall
- und Verteiler, Sicherungen und jede Menge Kabel verschiedenster Querschnitte.
Nicht im Schrank, aber natürlich vorhanden sind zwei Pylontech US3000C Batterien und 10 Solarpanel mit je 410 Wp.
Am Kühlkonzept des Schrankes muss ich noch etwas feilen. Wenn die Tür geschlossen ist, wird es darin ziemlich warm bzw. die Bauteile werden selbst deutlich wärmer. Aktuell bleibt die Tür offen, wegen Staub und so ist das aber keine dauerhafte Lösung. Na, mir wird schon noch was einfallen.
Der Stromverbrauch der Kühlkomponenten spielt übrigens keine Rolle. Im Gegenteil, da die Orions und der Wechselrichter weniger heiss werden, kann aus der Batterie wesentlich mehr Energie erfolgreich in 230 Volt Wechselstrom umgewandelt werden. Es ist durch die zusätzlichen Kabel allerdings deutlich unübersichtlicher geworden, was die Wartung nicht unbedingt vereinfacht.
Durch die vielen Lämpchen hat der Schrank auf jeden Fall ziemlich viel Bling-Bling 🤩
#victron #mppt #wechselrichter #Orion #phoenix #pylontech #zigbee #solar
Schon irgendwie spannend das Thema.
Der #Multiplus fehlt noch (Hermes sei dank...)
Da ich es aber nicht abwarten konnte habe ich heute Mal den #mppt an die Batterie gehangen. Läuft.
Zumindest ist die Batterie dann voll wenn der multiplus da ist 😁

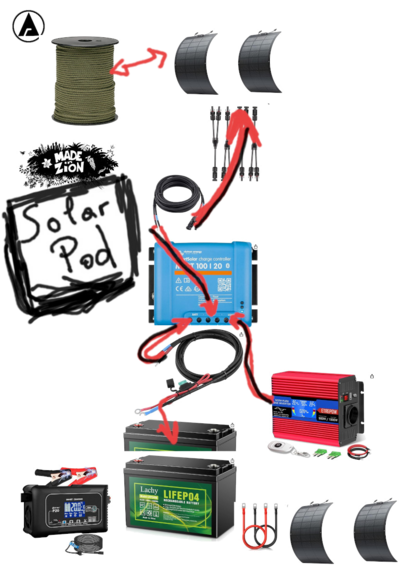

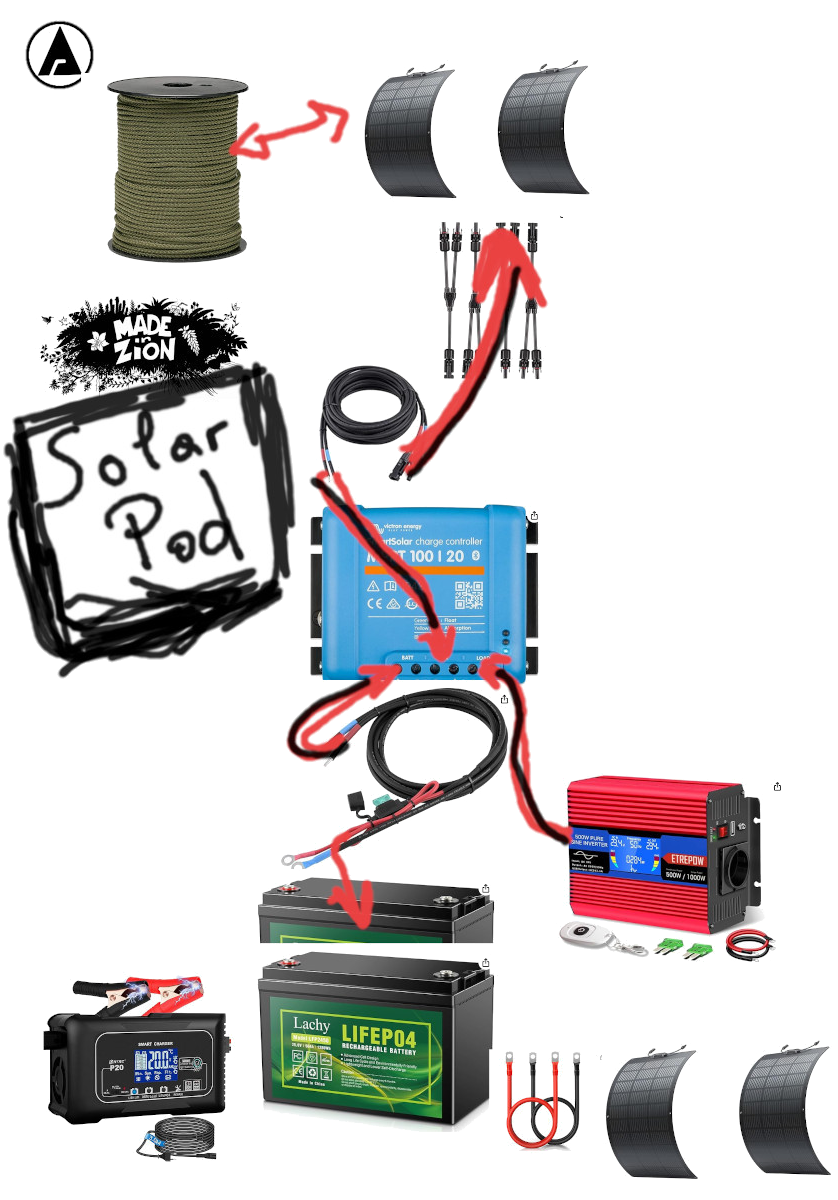

"SolarPod", un kit solaire pour "nomade numérique". 1000 à 2000 Wh par jour, à adapter à ses besoins...
https://pad.p2p.legal/s/SolarPod#
#solaire #autonomie #numerique #portable #kW #LifePO4 #MPPT #kit

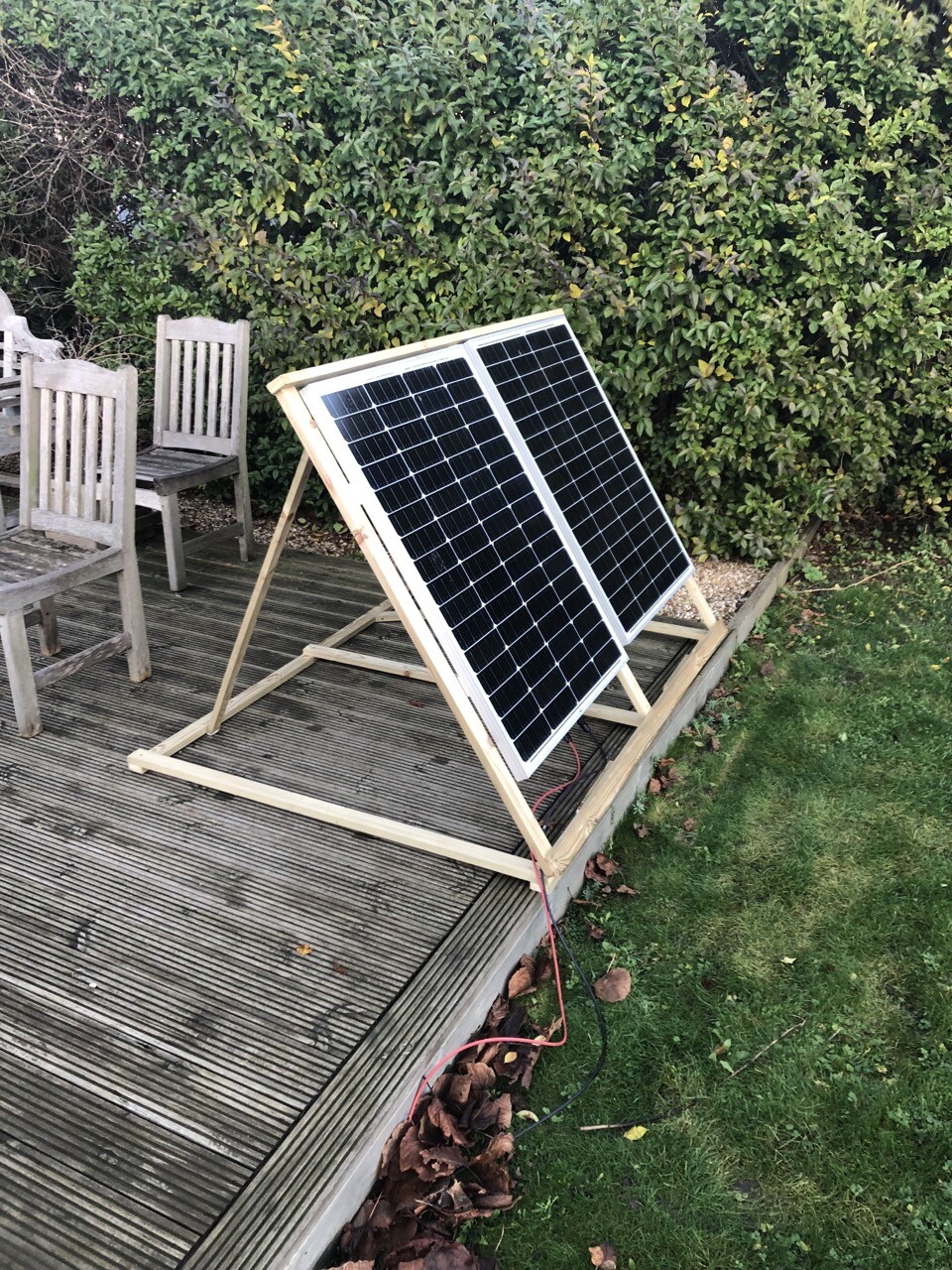

Sun on the Run: Diving into Solar with a Mobile PV System https://hackaday.com/2024/01/17/sun-on-the-run-diving-into-solar-with-a-mobile-pv-system/ #chargecontroller #photovoltaic #OriginalArt #SolarHacks #Interest #combiner #inverter #lithium #offgrid #trailer #mobile #solar #MC-4 #mppt #pv
MPPT Solarladeregler Upgrade: Neue Gehäuse und Display Optionen | Electronic life hack
Yesterday appears to have been "full pull" #solar wise. Theoretical max yield in this time+place is 2,805Wh and the #Victron #mppt reports it made 2,800w.
I cooked everything off solar, and also pre-cooked two different batches of sausage in the #instantpot for later dishes. I knew I was pushing it, but didn't know by how much...

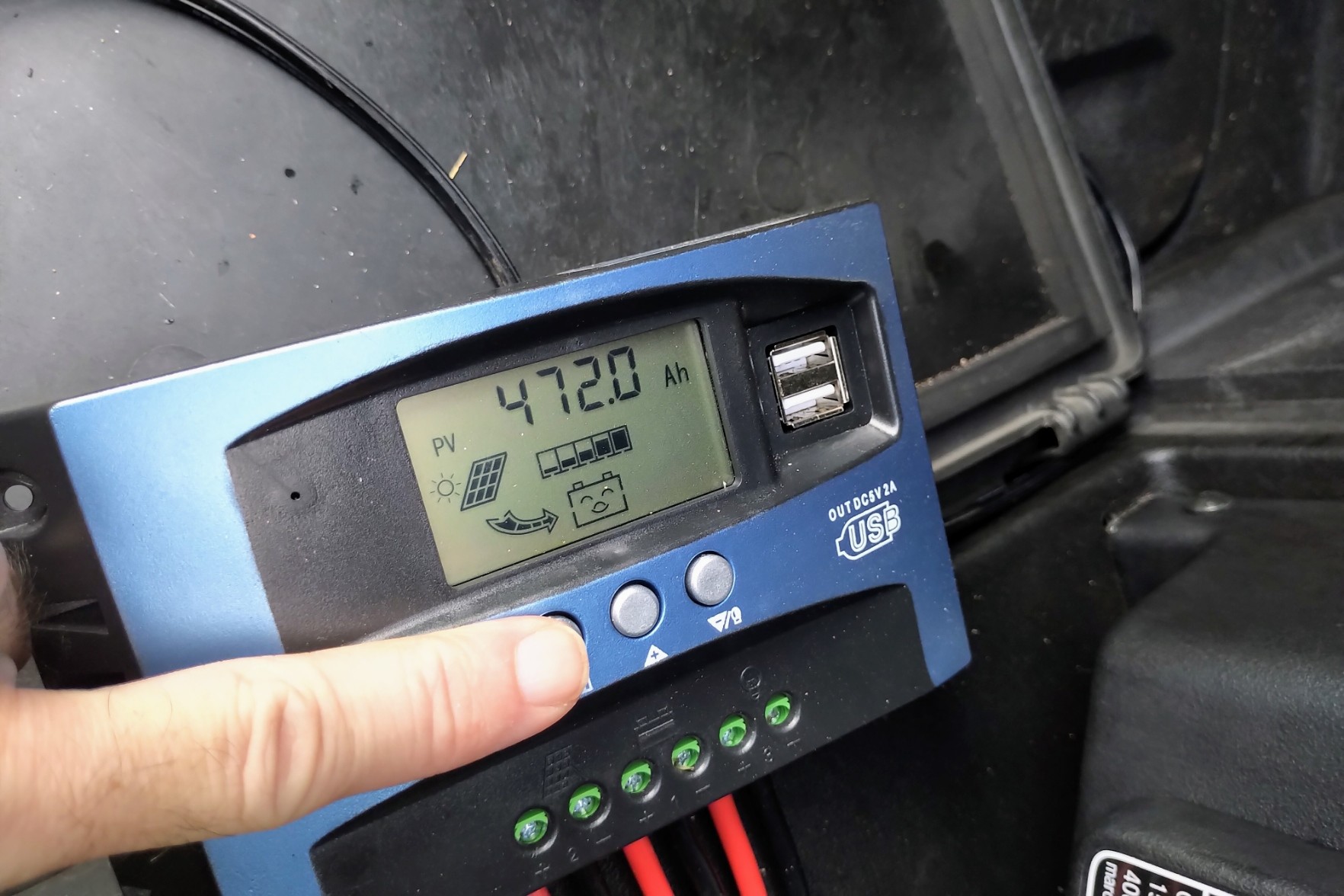

After one full week with the solar panel on my vehicle (Tuesday 8am to. Tuesday 8am), I've accumulated 472Ah which is ok I guess for a 200 watts panel that is just laying flat above the bed. I just drove and parked as usual, so a good bit of shade. Weather was a mix of sunny, cloudy and even storm (that took out some trees in the area). Charge controller supposed to be #MPPT but turns out false advertising, it is #PWM

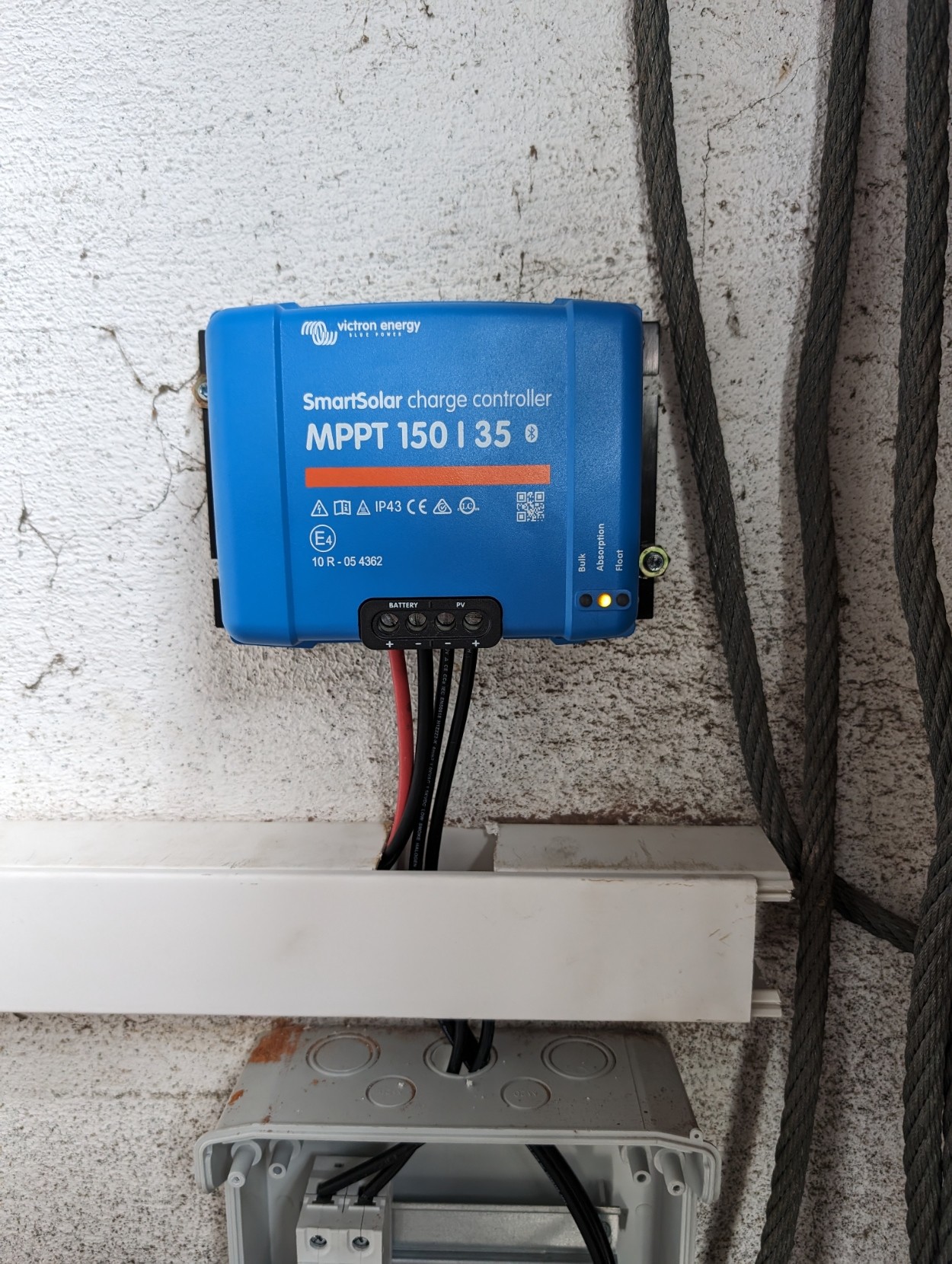

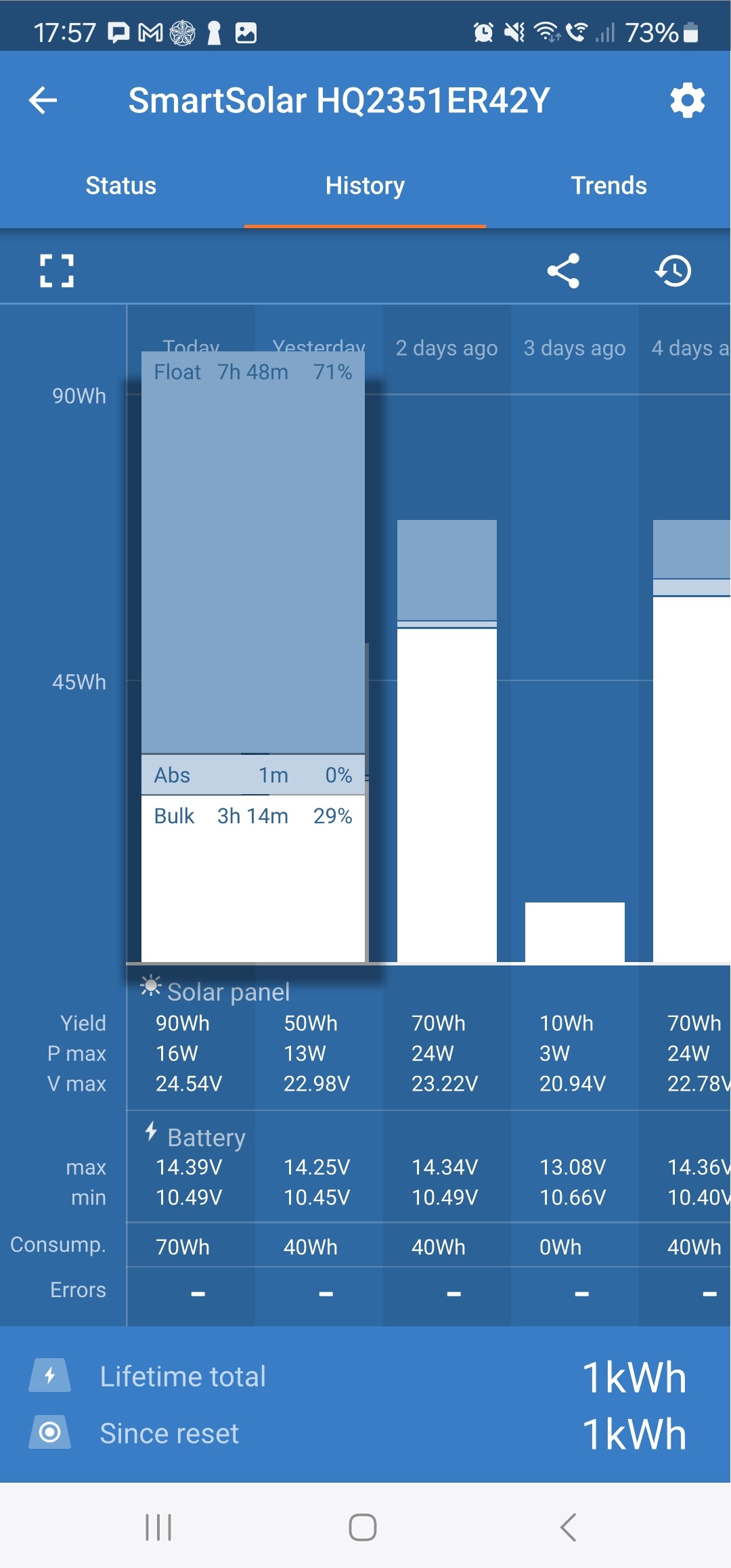

@karu for the garage the key component is the solar charge controller - I’m using a #victron one and it’s great https://www.victronenergy.com/solar-charge-controllers/smartsolar-mppt-75-10-75-15-100-15-100-20
Then it’s a matter of connecting your battery to the terminals (battery always first) then your solar panels and then your devices. You can use a Bluetooth app to make settings changes and monitor.
The charge controller is key and with spending a little more money on, you want #mppt and #victron is a good brand.
